RAIDs en Windows 7 (y Windows Server); como implementar un RAID 5 (por HW) sin tener que reinstalar Windows {HowTo}

raidHace un tiempo grabe un video de como generar RAIDs en Windows Server: Como configurar un RAID 1 en Windows Server 2008 {HOWTO – Screencast}.

Últimamente estuve recibiendo varias preguntas sobre como hacerlo en Windows 7 (el procedimiento es muy similar en las distintas versiones de Windows Server), y que limitaciones tiene, por eso el motivo de esta nota.

Uno de los motivos para tener un RAID puede ser que deseemos en lugar de tener un montón de discos por separado, por qué no tenerlos todos juntos en un disco grande? Esta claro que podemos tener un RAID por Hardware pero también por software; para la primera opción dependemos del hardware que tenemos que nos lo permita, sino podemos hacerlo por software con Windows desde la consola de administración de discos.

Windows ha construido en la funcionalidad para crear un software RAID (Redundant Array of Inexpensive Disks) sin necesidad de herramientas adicionales. Esto hace que sea fácil convertir sus actuales unidades de disco duro de repuesto en el almacenamiento masivo o incluso copias de seguridad redundantes.

Para quienes no sepan, RAID (Redundant Array of Inexpensive Disks), también conocido como conjunto redundante de discos independientes; RAID es un término para el almacenamiento de datos que dividen a los datos entre múltiples discos duros. RAID puede ser diseñado para proporcionar una mayor fiabilidad de los datos o el aumento de desempeño de I/O, aunque un objetivo puede comprometer la otra.

Las principales finalidades de un sistema RAID son:

  • Mejorar la tolerancia a fallos y errores.
  • Aumentar la integridad de los datos.
  • Mejorar el rendimiento de los sistemas.
  • Ofrecer una alternativa económica frente a los sistemas SCSI.

Hay un total de 10 tipos diferentes de niveles de RAID:

  • RAID nivel 0
  • RAID nivel RAID nivel 1
  • RAID nivel 2
  • RAID nivel 3
  • RAID nivel 4
  • RAID nivel 5
  • RAID nivel 6
  • RAID nivel 10
  • RAID nivel 50
  • RAID nivel 0+1

Los tipos mas utilizados son:

www.radians.com.ar © 2011

En esta nota, vamos a ver dos cosas: 1. que tipos de RAID podemos generar con Windows 7 y 2. Como generar un RAID 5 por hardware sin tener que reinstalar Windows 7.

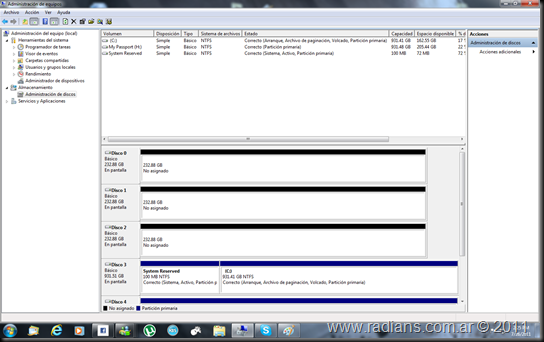

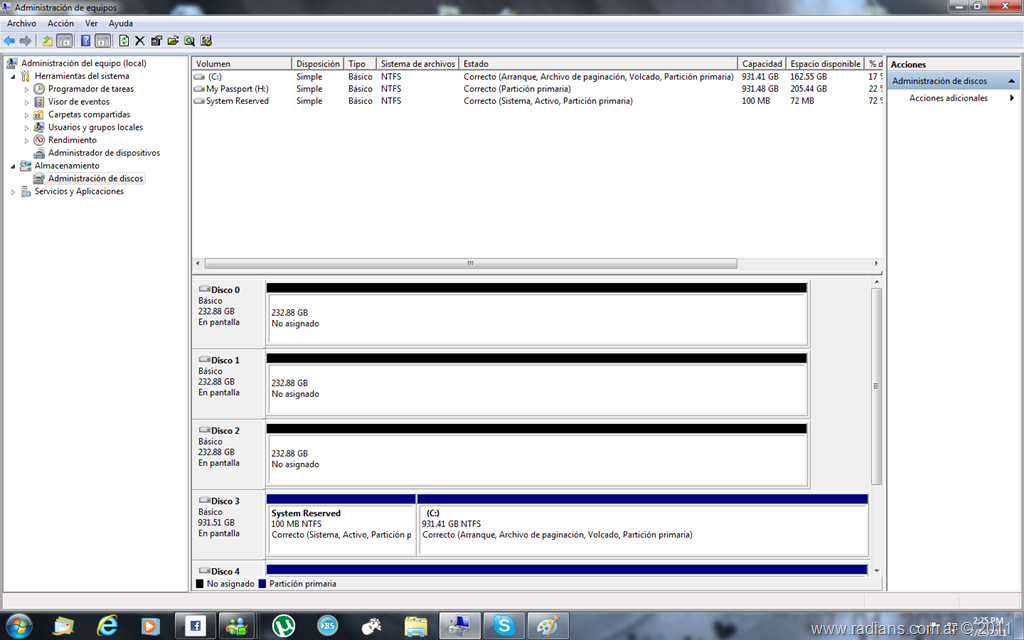

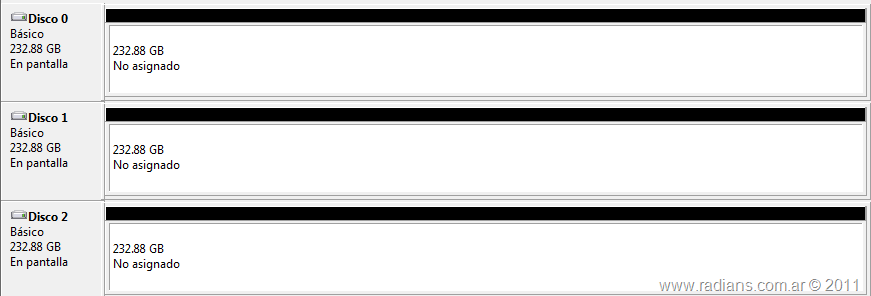

Vemos en la consola de administración de nuestro Windows 7 Ultimate, en la sección Administración de discos, que tenemos 3 discos de 250GB; que no se encuentran inicializados (es decir, no los tenemos como unidades), y son discos básicos.

Para esta consola hacemos clic con el botón derecho sobre el icono Equipo y seleccionamos Administrar.

www.radians.com.ar © 2011

www.radians.com.ar © 2011

www.radians.com.ar © 2011

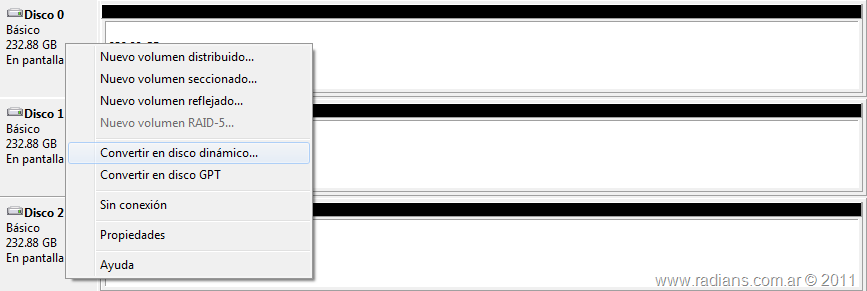

Lo que tenemos que hacer para poder generar un RAID es convertirlos en Dinámicos, para ello hacemos un clic con el botón derecho y seleccionamos Convertir en disco dinámico…

www.radians.com.ar © 2011

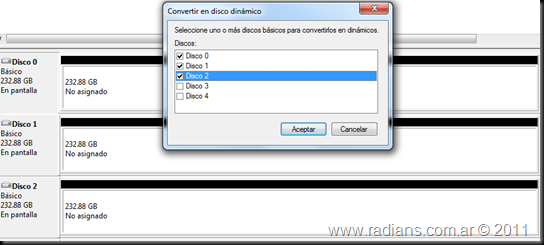

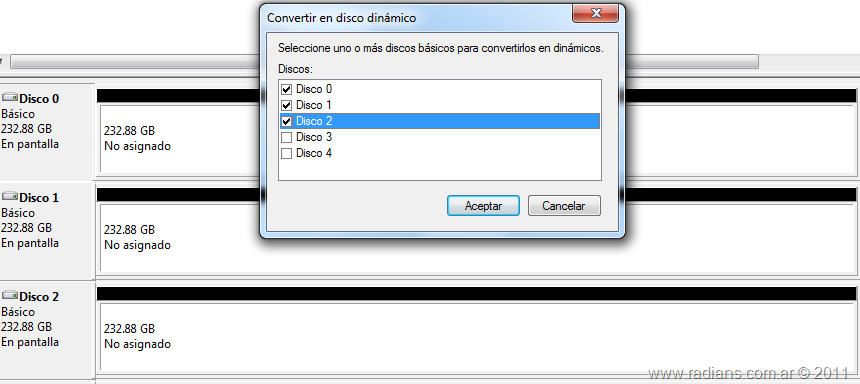

Luego seleccionamos los discos que queremos convertir, y hacemos clic en Aceptar.

www.radians.com.ar © 2011

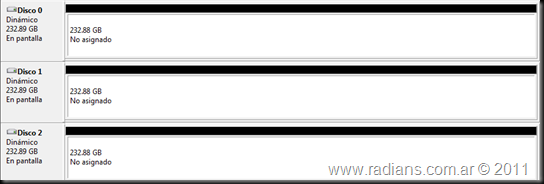

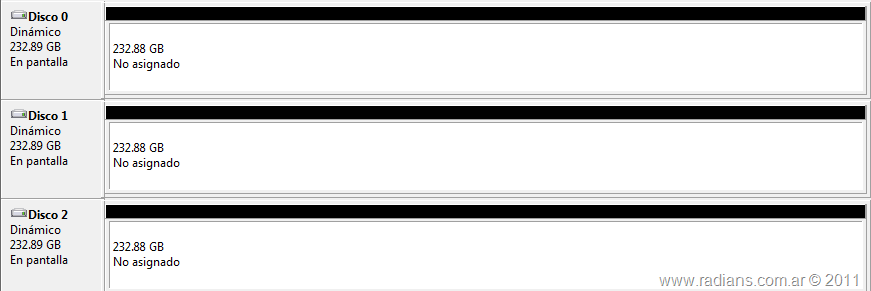

Aquí podemos ver que ya figuran como Dinamicos.

www.radians.com.ar © 2011

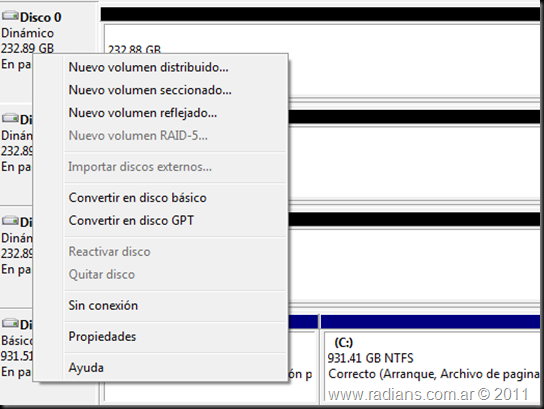

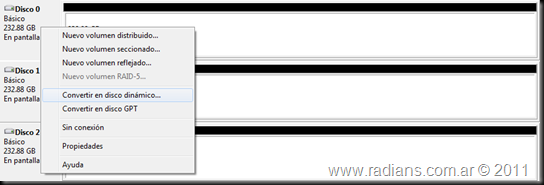

Una vez que son dinámicos, haciendo un clic con el botón derecho podemos ver las distintas opciones:

  • Nuevo volumen distribuido… (Spanned)
  • Nuevo volumen seccionado… (Raid 0 – Sin Paridad)
  • Nuevo volumen reflejado… (RAID 1 – Mirror)

Tengamos en cuenta que si creamos un disco distribuido (spanned drive), que no es técnicamente RAID, sino que funciona de manera similar y la creación de un array RAID, cualquiera fuera el tipo, es exactamente el mismo, podemos elegir la opción que deseamos desde el menú contextual.

www.radians.com.ar © 2011

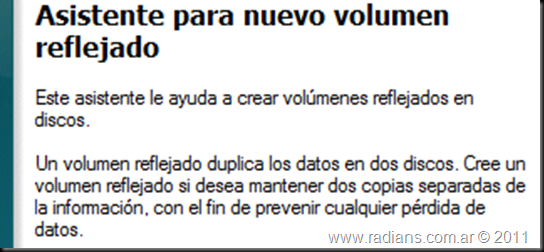

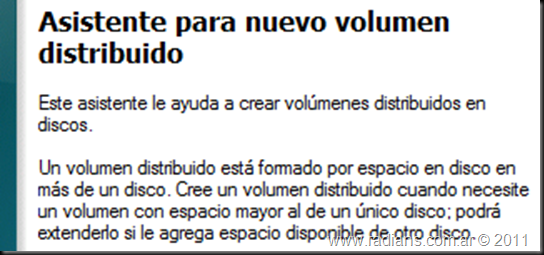

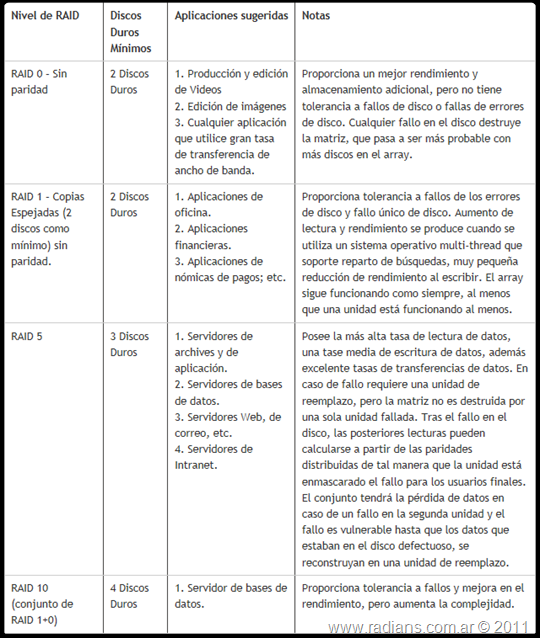

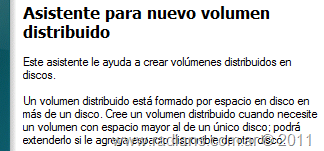

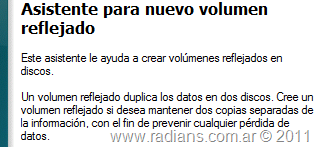

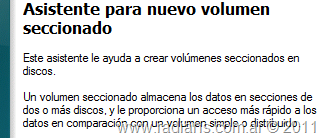

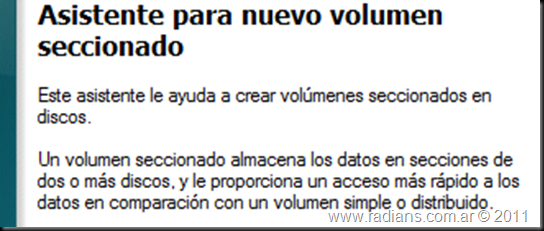

Aquí les muestro la breve descripción de los distintos tipos que podemos hacer en Windows 7.www.radians.com.ar © 2011www.radians.com.ar © 2011www.radians.com.ar © 2011

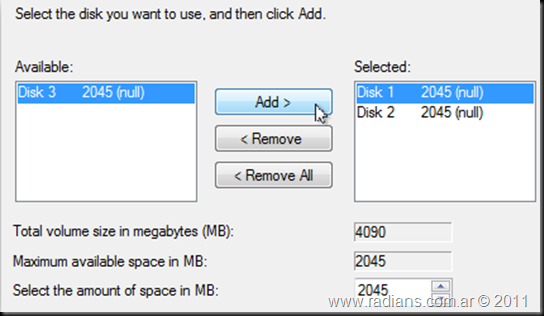

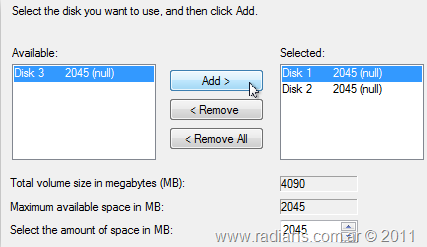

Luego de seleccionar nuestro tipo, solo debemos seleccionar los discos que forman parte del RAID:

www.radians.com.ar © 2011

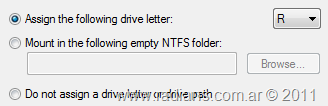

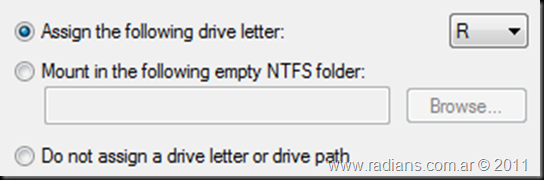

Luego le podemos asignarle una letra de unidad:

www.radians.com.ar © 2011

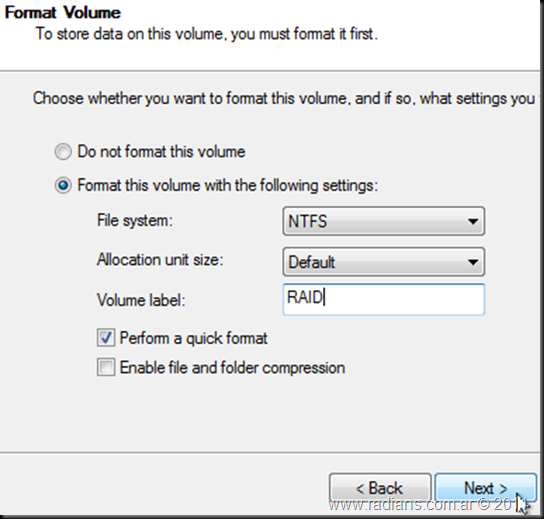

Y después, seleccionamos si queremos darle formato:

www.radians.com.ar © 2011

Una vez finalizado el procedimiento ya esta montada nuestra unidad en RAID.

Debemos tener en cuenta que RAID-5, aunque una de las opciones, no está realmente disponible en Windows 7 debido a problemas de licencia. Entonces que hacemos si queremos hacer esto? bueno, tenemos dos opciones: utilizamos un software de terceros o utilizamos un hardware que nos permita hacerlo.

En principio, en la BIOS debemos seleccionar Configure SATA#1 as [RAID]

www.radians.com.ar © 2011

Cuando seleccionamos esto, si ya tenemos Windows implementado podríamos tener el problema que no arranque mas nuestro equipo. Para evitar esto, debemos modificar un valor en la registry, con esto evitaremos tener que reinstalar Windows.

Si hicimos el cambio en la BIOS, lo volvemos a poner en modo IDE, como para poder reiniciar el equipo. Si vemos en la carpeta

Windows\System32\Drivers tenemos un archivo llamado iaStorV.sys instalado por defecto. Ahora vamos al editor de registro (regedit) y en la categoria
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\iaStorV
cambiamos el valor del registro REG_DWORD "Start" de 3 a 0. Reinicamos el equipo, y luego en la BIOS volvemos a cambiar la configuracion de SATA a modo RAID.

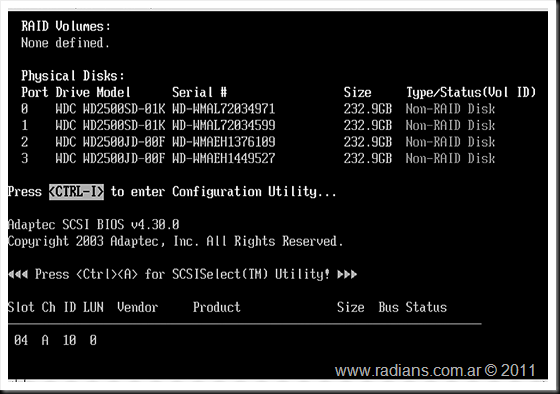

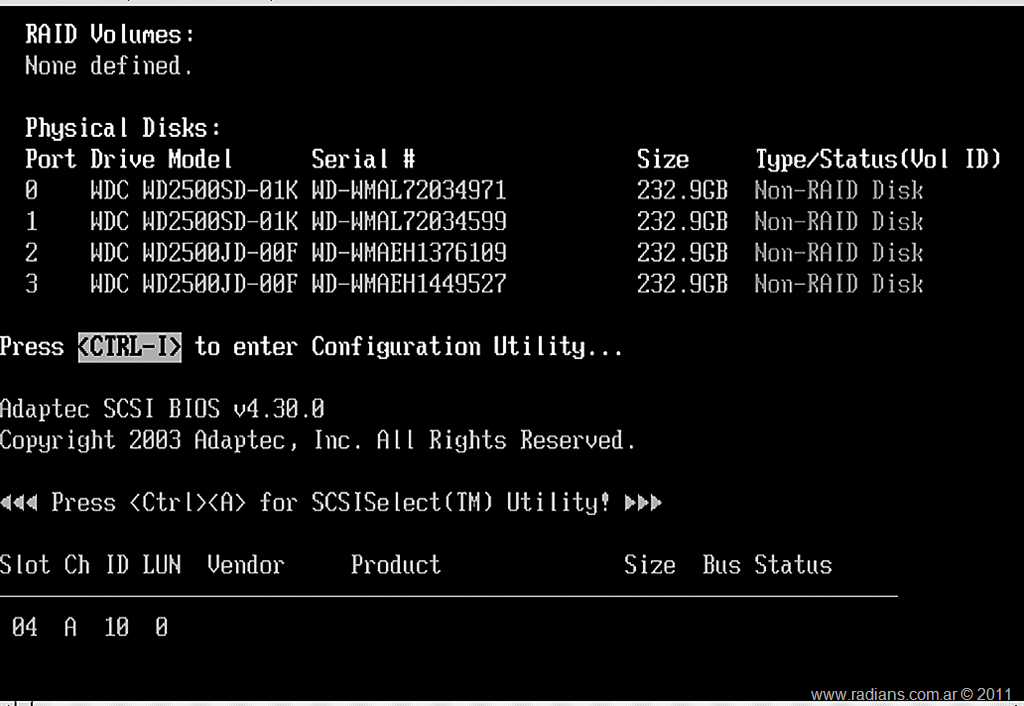

Al reiniciar el equipo veremos la siguiente pantalla, ingresamos CTRL + I para entrar en la consola para generar nuestro RAID.

www.radians.com.ar © 2011

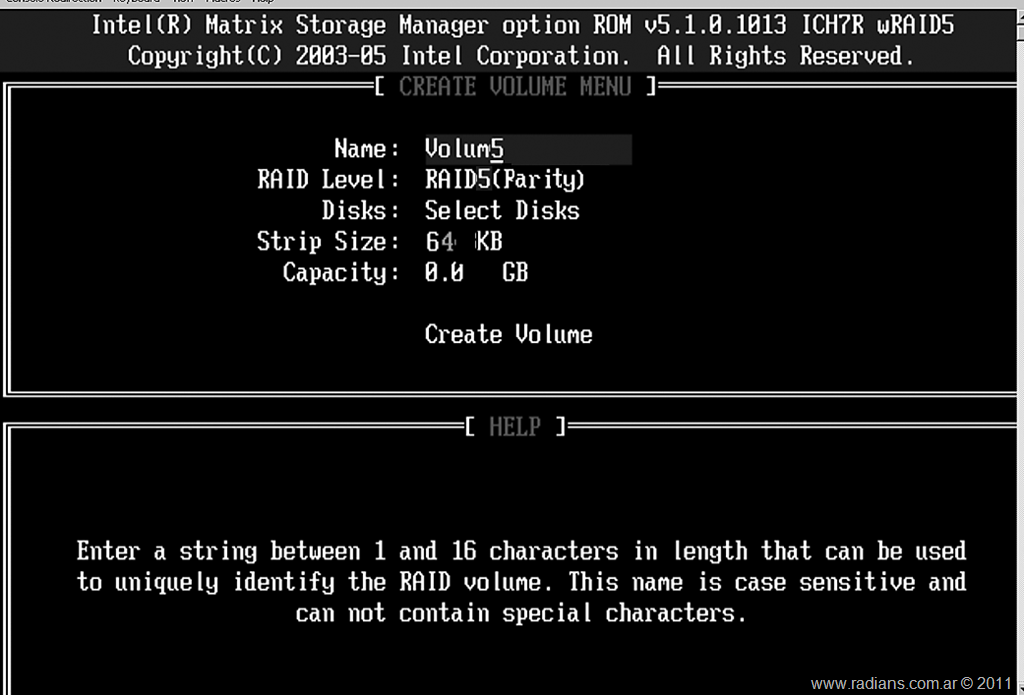

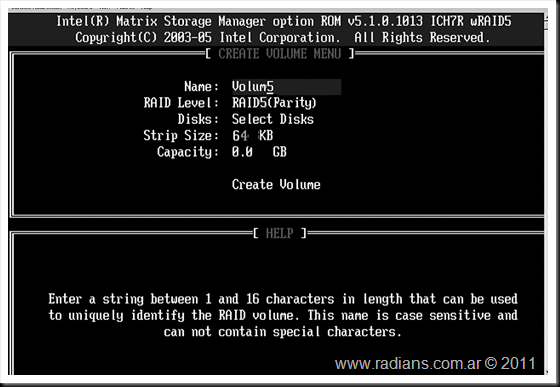

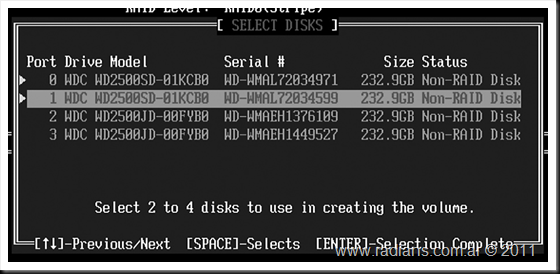

Seleccionamos Create Volume, y ahí podemos seleccionar los distintos tipos de RAID que nos permite nuestro Motherboard. En nuestro caso, seleccionaos RAID5.

www.radians.com.ar © 2011

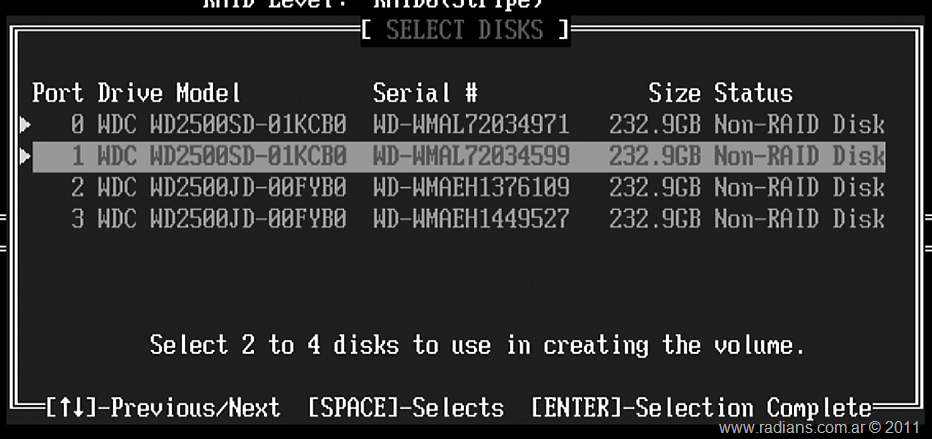

Luego debemos seleccionar los discos, y listo.

www.radians.com.ar © 2011

Ahora una vez hecho esto, reiniciamos nuestro Windows 7 y ahí se instalar nuestro nuevo disco. Lo veremos como una sola unidad, y debemos formatearlo y asignarle una unidad.

Con esto esta finalizado nuestro RAID. Espero que les sea de utilidad y les aclare el panorama sobre el tema.

Saludos, Roberto Di Lello.

Roberto Di Lello

Acerca del autor: Roberto Di Lello

Hola, soy Roberto Di Lello trabajo como Consultor Senior en Infraestructura, especializado en Tecnologias Microsoft con mas de 25 años en la industria. He sido galardonado como MS-MVP en Active Directory-Enterprise Mobility por 10 años, y actualmente soy MVP Windows Insider, ademas de poseer otras certificaciones de Microsoft. He trabajado en distintos projectos que involucran Migraciones, Implementaciones, y soporte de Active Directory y Microsoft Exchange, y en los ultimos años me he desempeñado armando equipos de trabajo para diferentes paises y areas de sistemas, he planificado a distintas migraciones a datacenters (ambiente cloud y mixtos). He tenido la oportunidad de participar como miembro del staff de Microsoft en eventos internacionales como ser TechEd NorteAmerica y MS Ignite (NA) al ser Trainer Certificado por Microsoft (MCT).
