Hoy veremos como solucionar un problema frecuente cuando queremos armar el diagrama de red desde equipos con Windows Vista, ya que no vemos los equipos con XP.

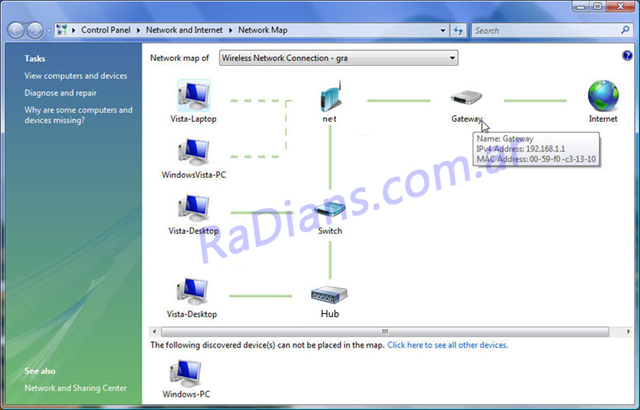

El Mapa de la Red en Windows Vista diagrama las conexiones entre dispositivos de red para ayudar a solucionar problemas de conectividad. Mapa de la Red (Network Map) utiliza un protocolo llamado Link Layer Topology Discovery (LLTD) con el fin de consultar a los demás dispositivos de la red para determinar la forma en que la red está organizada. Las computadoras que estén ejecutando Windows Vista incluyen los componentes de software que implementan el protocolo LLTD. Para que las computadoras que están ejecutando Windows XP figuren en el mapa, deben tener el protocolo de descubrimiento habilitado para que pueda responder a las solicitudes del Network Map.

Solución en Windows XP

Para equipos que los equipos que ejecutan Windows XP aparezcan en el diagrama Mapa de la Red, debemos descargar e instalar el componente LLTD Responder. Al instalar el LLTD Responder, y habilitando en Windows Firewall la opcion File and Printer Sharing, un equipo que ejecute Windows XP puede responder a otras computadoras Windows Vista en la red que están tratando de crear un mapa de red.
Los siguientes procedimientos se realizan en un equipo que ejecute Windows XP.

Para instalar el componente LLTD Responder

1. Download el update para Windows XP .
2. Ejecutamos el instalador
3. En el Wizard de Software Update Installation, hacemos clic en Next.
4. Aceptamos la licencia de uso y hacemos clic en Next.
5. Hacemos clic en Finish.
6. Reinciamos el equipo.

LLTD Responder

Podemos verificar que el componente LLTD Responder esta funcionando correctamente de la siguiente manera:

1. En una computadora con Windows XP, hacemos clic en Start, seleccionamos el Control Panel, y luego Network Connections.
2. Seleccionamos Local Area Network Connection, hacemos un clic  en Properties, y luego la vista de la lista de items usados por la conexión de red.
3. Nos aseguramos que el componente Link-Layer Topology Discovery Responder este seleccionado.

File and Printer Sharing

Antes de generar el mapa de red, debemos asegurarnos que este habilitado en nuestro Firewall la opcion de Print and File Sharing.

Para excluir File and Printer Sharing desde Windows Firewall

1. En la maquina con XP, seleccionamos Start, hacemos clic en Control Panel, y seleccionamos Network Connections.
2. Seleccionamos Windows Firewall Settings, y luego hacemos un clic en la solapa Exceptions.
3. Si es necesario, hacemos clic en Edit y seleccionamos el checkbox de File and Printer Sharing.

También se puede habilitar o deshabilitar el LLTD Responder y el LLTD Mapper I/O por medio de políticas de grupo.

Espero que les sea de utilidad. Saludos. Roberto Di Lello.

Mas info: Network Map Does Not Display Computers Running Windows XP.
